Rauten

Die Quadrat- und Spitzrauten bilden die Gruppe der RHEINZINK-Kleinrauten. Im Gegensatz zu Platten oder Schindeln mit optisch ähnlicher Anmutung, weisen sie an der Oberseite Vor- und an ihrer Unterseite Rückkantungen in Form einfacher Falze auf. Sowohl handwerklich als auch industriell herstellbar, entstehen dank ihrer Kleinformatigkeit selbst bei geometrisch komplizierteren Baukörpern sichere und optisch überzeugende Lösungen. Nahezu alle Rundungen können problemlos nachvollzogen werden. Zu den klassischen Einsatzgebieten der Kleinrauten gehören daher auch die Bekleidungen von Türmen, Gauben, Kaminköpfen und Dachrändern.

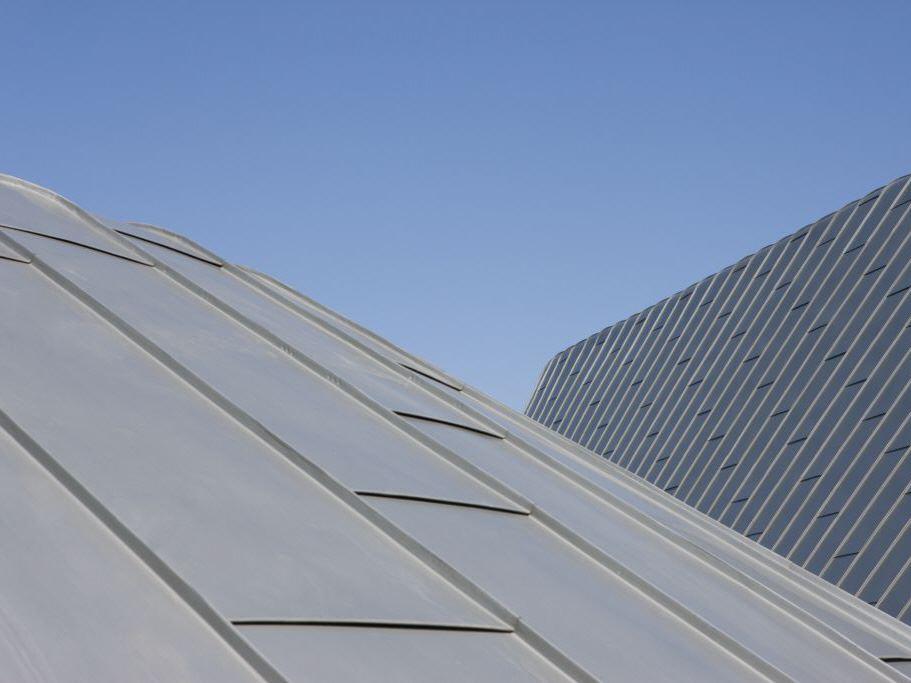

RHEINZINK-Großrauten finden aufgrund der Abmessungen Anwendung auf großflächigen Dächern. Die RHEINZINK-Großraute ermöglicht dem Gestalter vielfältige Möglichkeiten der Gebäudestrukturierung. Sie kann in verschiedenen Baubreiten vertikal, horizontal und diagonal verlegt werden. Durch den variablen Falzversatz ergeben sich weitere, nahezu unbegrenzte Gestaltungsmöglichkeiten. Komplexe Baukörper mit konvexer und konkaver Geometrie sind ebenfalls mit diesem Dachsystem realisierbar.

Für Dachneigungen ab 10
Eindrucksvolle optische Präsenz
Spitz-, Quadrat- und Großraute
Variabel in Formen und Abmessungen
Handwerklich und industriell herstellbar
Anpassung an komplexe Dachgeometrien und nahezu alle Rundungen möglich
Optimale Verwendung bei Turmdeckung, Denkmalschutz und Sanierungen

Kleinrauten ab 30 Dachneigung, belüfteter Dachaufbau mit regensicherem Unterdach
Großrauten ab 10 Dachneigung, belüfteter Dachaufbau mit regensicherer Unterdeckung *

Rauten weisen im Gegensatz zu Platten oder Schindeln auf ihrer Oberseite Vor- und auf ihrer Unterseite Rückkantungen auf, um sie mittels Einhangfalztechnik verbinden zu können.
Grundsätzlich unterscheiden wir Kleinrauten und Großrauten. Zu den Kleinrauten zählen die Quadrat- und die Spitzrauten. Großrauten weisen eine erheblich größere Sichtfläche bzw. Deckfläche auf (> 0,4 m Deckfläche). Durch den daraus resultierenden geringeren Falzanteil und eine optimierte Geometrie ist eine höhere Regensicherheit im Vergleich zu den Kleinrauten gegeben.
Alle Rauten (Groß-, Quadrat- und Spitzraute) können in zahlreichen Variationen und Abmessungen handwerklich und maschinell aus Tafelmaterial gefertigt werden.

Kleinrauten

vorgefertigte Quadratrauten Nenngröße 400
vorgefertigte Spitzraute Nenngröße 250
Metalldicke 0,7 mm

Großrauten

Baubreite von 333 mm bis 800 mm*
Baulänge bis 3000 mm
Metalldicken 0,7 / 0,8 mm / 1,0 mm

Großrauten werden individuell für jedes Objekt in den gewünschten bzw. erforderlichen Baubreiten und Längen gefertigt.
* In der Oberflächenqualität RHEINZINK-prePATINA schiefergrau und RHEINZINK-PROTECT schiefergrau nur bis zu einer Baubreite von 630 mm lieferbar.

konkav und konvex gerundete Schare
Rauten in unterschiedlichen geometrischen Formen

Kleinrauten können gut an gerundete Gebäudegrundrisse angepaßt werden. Bei größeren Formaten kann es je nach Abmessung der Raute und Radius des Gebäudes notwendig werden, die Rauten vorzurunden.
Rauten können in verschiedenen geometrischen Formen gefertigt werden z.B. trapezförmig oder wabenförmig.

Die Standsicherheit von RHEINZINK-Rauten ist anhand von Windsogprüfungen gemäß den Prüfkriterien der ETAG 006 nachgewiesen worden. Die maximal mögliche Baubreite der Großrauten und die erforderliche Metalldicke werden durch die Windlast am Gebäude bestimmt.
Sowohl für Kleinrauten als auch für Großrauten bietet RHEINZINK entsprechend optimierte Hafte bzw. Haftleisten an.

BAUPHYSIK

Wärmeschutz
winterlicher Wärmeschutz
sommerlicher Wärmeschutz
Brandschutz
Schallschutz
Blitzschutz

Wärmeschutz rund ums Haus ist gut für den eigenen Geldbeutel und das Komforterleben im Haus. Er steigert den Wert eines Hauses und ist umweltfreundlich, weil weniger Heizenergie bereitgestellt werden muss. Und weniger Wärme geht durch die Bauteile nach außen verloren.
Die Dämmung des Daches ist dabei ein elementarer Baustein. Dies gilt sowohl für Neubauten wie für die Modernisierung eines alten Hauses. Dabei dient die Dämmung dem Schutz vor winterlichen Heizwärmeverlusten und sommerlicher Wärmeeinstrahlung und erfolgt von Außen oder Innen.

Der winterliche Wärmeschutz reduziert den Wärmeverlust eines Gebäudes, bietet den Bewohnern einen hygienisch einwandfreien Lebensraum und schützt die Baukonstruktion dauerhaft gegen klimabedingte Feuchteeinwirkungen. Voraussetzung ist, dass die Räume entsprechend ihrer Nutzung ausreichend beheizt und belüftet werden. Der bauliche Mindestwärmeschutz ist in der DIN 4108 - Wärmeschutz im Hochbau geregelt. Die Regelungen der EnEV (Energieeinsparverordnung) in ihrer jeweils gültigen Fassung sind zu beachten.
Bei der Dämmung eines Gebäudes ist darauf zu achten, dass diese luftdicht zum Innenraum abgeschlossen wird und winddicht zum Außenraum. Auf diese Weise können die Einflüsse natürlicher Auffeuchtungsvorgänge auf die Baukonstruktion auf ein unschädliches Maß verringert werden. Das führt dazu, dass sich im Dach kein Schimmelpilz bilden kann.
Auch Wärmebrücken, also Bauteile, die Kälte schneller aufnehmen und weiterleiten als andere Bauteile, sollten vermieden oder in ihrer Auswirkung auf umgebende konstruktive Teile minimiert werden.

Der sommerliche Wärmeschutz verhindert eine für die Nutzung unzumutbare Aufheizung im Innern eines Gebäudes durch direkte und indirekte Sonneneinstrahlung. Er ist in DIN 4108-2 sowie in der EnEV geregelt.
Im Sommer sind die täglichen Schwankungen der Außenlufttemperatur in der Regel höher als im Winter. Hinzu kommt ein sehr hoher Temperaturunterschied an den Bauteiloberflächen infolge von Sonneneinstrahlung. Hier hat sich unter anderem der optimierte Aufbau einer Dachkonstruktion mit außen liegenden Dämmschichten und innen liegenden speicherfähigen Massen bewährt.
Bei der Verwendung von Dachflächenfenstern ist auf einen möglichst geringen Wärmedurchlasswert zu achten sowie einen möglichst außen liegenden Sonnenschutz.

Durch nächtliches Lüften sowie tagsüber geschlossene Fenster und Türen lässt sich das Raumklima zusätzlich verbessern.

Der Brandschutz ist eines der zentralen Themen des Bauordnungsrechtes in Deutschland und ist in den Landesbauordnungen der 16 Bundesländer geregelt. Der Planer muss angeben, in welchen Fällen eine harte Bedachung gefordert ist.

Grundsätzlich wird beim Brandverhalten zwischen Material und Konstruktion unterschieden.

Das Material RHEINZINK ist in die Kategorie A1 nach der DIN EN 13501-1 (DIN 4102-1) klassifiziert. Diese Kategorie ist die höchste Einstufung in Bezug auf brandtechnisches Verhalten und sagt aus, dass RHEINZINK-Material weder brennbar ist, noch eine Rauchentwicklung stattfindet oder es zu einem brennenden Abtropfen des Materials kommt.
Hinsichtlich der Dachkonstruktion sind in der DIN 4102-4/A1 gegen Flugfeuer und strahlende Wärme widerstandsfähige Bedachungen mit RHEINZINK zusammengestellt, die ohne Prüfung die Anforderung an eine harte Bedachung erfüllen:

Schalung aus Holz und Holzwerkstoffen mit Trennlage aus Bitumenbahn mit Glasvlies oder Glasgewebeeinlage + strukturierte Trennlage mit Dicke 8 mm

oder

Wärmedämmung aus Schaumglas der Baustoffklasse A, PUR- oder PIR-Hartschaum mit strukturierter Trennlage

Alle anderen individuellen Bedachungen müssen durch zertifizierte Prüfanstalten getestet werden. Das auf Grund dieser Testverfahren erteilte Prüfzeugnis (Allgemeines bauaufsichtliches Prüfzeugnis) ist ein nationaler bauaufsichtlicher Verwendbarkeitsnachweis eines Dachaufbaus als harte Bedachung. Dieser Nachweis muss vom Hersteller des Daches, in den meisten Fällen dem ausführenden Handwerker, vorgelegt werden. Ein Prüfbericht oder Klassifizierungsbericht ist bauordnungsrechtlich in Deutschland nicht ausreichend.

RHEINZINK bietet Ihnen auf Anfrage u. A. Prüfzeugnisse für die Direktverlegung verschiedener Dachsysteme wie das RHEINZINK-Stehfalzsystem, RHEINZINK-Klick-Leistensystem und RHEINZINK-Rautensystem auf Vollholzschalung bei verschiedenen Metalldicken und allen Dachneigungen, sowie für die Verlegung der genannten Dachsysteme auf der strukturierten Trennlage RHEINZINK-VAPOZINK bei verschiedenen Metalldicken und einer Dachneigung < 20 .

Häufig wird gefragt, ob Metalldächer bei Regen zu sogenannten "Trommelgeräuschen" neigen würden. Dieses trifft auf freitragende Metalldacher, freitragend verlegte Fensterbänke oder auf unebenem Untergrund befestigte Mauerabdeckungen etc. tatsächlich zu.

Anders verhält es sich mit vollflächig unterstützten Metalldachkonstruktionen, zu denen auch RHEINZINK-Falzdeckungen gehören. Aufgrund der vollflächigen Unterstützung des Metalldaches und der heute üblichen Ausführung von Dachkonstruktionen aufgrund von energetischen Maßnahmen (Sparrenvolldämmung, etc.) weisen RHEINZINK-Dachsysteme, montiert gemäß unserer Konstruktionsbeispiele, sehr gute Schalldämmwerte auf.

Ist ein Blitzschutzsystem gewünscht oder gesetzlich erforderlich, können die RHEINZINK-Dachsysteme bei fachgerechter Auführung als natürlicher Teil des Blitzschutzsystems verwendet werden. Es gelten die Vorgaben der DIN EN 62305-3

Unterkonstruktion gemäß Baustoffklasse B2 (DIN 4102)
Vorgabe von Montagerichtlinien durch die Hersteller oder deren Verbände
Montage nur durch geschultes Personal
Alle Teile des Daches müssen leitend miteinander verbunden und geerdet sein (First, Ortgang, Gauben...)
Es muss eine protokollierte Übergabe an den Errichter des Blitzschutzsystems erfolgen
gemeinsame Abnahme und Wiederholungsprüfung

Dies bedeutet, dass kein Netz von Fangleitungen und Fangspitzen notwendig ist und somit keine gestalterische Beeinträchtigung ("Igeldach") der Dachfläche stattfindet. Darüber hinaus kann eine niedrigere Impedanz als beim herkömmlichen Blitzschutz durch Fangleitungen erreicht werden.
Je nach Blitzintensität kann es aufgrund der hohen Temperaturen, die der Blitz in der Phase des sogenannten Langzeitstroms entwickelt, an der Stelle des Blitzeinschlags zu einer Durchschmelzung kommen. Diese Durchschmelzungen haben in der Regel keinen Einfluss auf die Regendichtheit des Daches, da sie üblicherweise außerhalb der wasserführenden Ebene liegen und von geringer Größe sind. Durchschmelzungen lassen sich ohne großen handwerklichen Aufwand durch Löten beseitigen.
Ein wirksamer Schutz vor Durchschmelzungen kann durch die Montage einer ca. 15 cm hohen Blitzstange aus geeignetem und zugelassenem Material an der höchsten Stelle des Daches erreicht werden, die mit dem RHEINZINK-Dach verbunden ist. Bei Montage der Dachdeckung nach den RHEINZINK-Verlegerichtlinien wird der Blitzstrom dann durch die Dachdeckung in Richtung Traufe abgeleitet. An der Traufe ist es notwendig eine Erdung des Daches vorzunehmen. Geeignete Blitzschutzklemmen sind zwängungsfrei zu montieren, um thermische Längenänderungen der Dachdeckung nicht zu behindern. Weitere Hinweise enthält die DIN EN 62305 (VDE 0185-305).

Wir empfehlen, Metalldächer nach einem direkten Blitzeinschlag einer Sichtprüfung zu unterziehen, auch wenn sie eine ordnungsgemäße Blitzschutzanlage besitzen.
Unternehmererklärung Äußerer Blitzschutz:
Gemäß DIN EN 62305-3 hat der Ausführende des Metalldaches eine Unternehmererklärung über die fachgerechte Ausführung des Metalldaches zu erstellen, wenn diese als Äußerer Blitzschutz und somit im Ganzen als Fangeinrichtung genutzt werden soll.

Fotos: RHEINZINK
